¿Cómo funciona el transportador de placas?

Un transportador de placas es un tipo de sistema transportador diseñado específicamente para transportar materiales planos, grandes o pesados, como placas, láminas o paneles de metal, a través de varias etapas de un proceso de fabricación o ensamblaje. Los transportadores de placas se utilizan comúnmente en industrias como la automotriz, la metalúrgica y la fabricación pesada.

Principio de funcionamiento del transportador de placas

1. Diseño y componentes:

Plataforma transportadora: La plataforma transportadora es la superficie sobre la que se colocan las placas o los materiales. Está formada por una serie de placas unidas o interconectadas, a menudo de acero u otros materiales duraderos, que forman una superficie plana y continua.

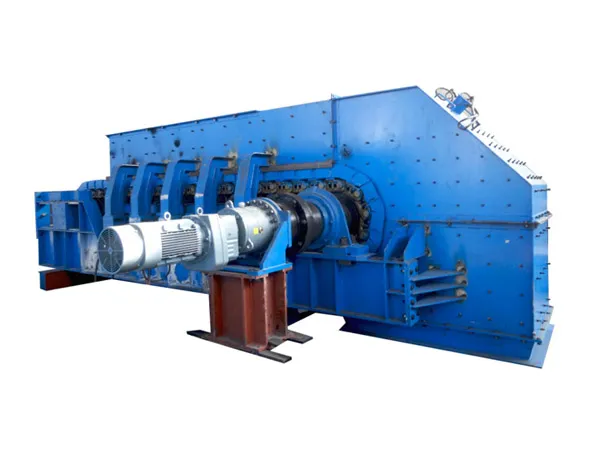

Sistema de accionamiento: El sistema de accionamiento acciona el transportador y, por lo general, consiste en un motor eléctrico conectado a una caja de cambios y una cadena o correa de transmisión. El sistema de accionamiento mueve las placas a lo largo de la plataforma transportadora.

Rodillos o cadenas: Debajo de la plataforma transportadora, los rodillos o las cadenas ayudan a soportar el peso de las placas y facilitan su movimiento suave a lo largo del transportador.

Guías y paredes laterales: Estos componentes garantizan que las placas permanezcan alineadas en la plataforma transportadora y evitan que se deslicen durante el transporte.

Sistema de control: El funcionamiento del transportador está gestionado por un sistema de control que regula la velocidad, la dirección y el tiempo del movimiento del transportador. Este sistema puede incluir sensores, interruptores y otros dispositivos de control.

2. Proceso de Operación:

Carga de las placas:

Las placas o materiales planos se cargan en la plataforma del transportador. Esto se puede hacer de forma manual, con la ayuda de una grúa, o a través de un sistema de alimentación automatizado, dependiendo del tamaño y peso de las placas.

Movimiento del transportador:

Una vez que se cargan las placas, el transportador comienza a moverlas a lo largo del sistema. El movimiento puede ser continuo o indexado (moviéndose en pasos), dependiendo de la aplicación.

Transporte de materiales:

Las placas se transportan de un extremo del transportador al otro. En el camino, pueden pasar por diferentes estaciones de trabajo donde se realizan varias operaciones como corte, soldadura, revestimiento o inspección.

Detención y posicionamiento:

El transportador se puede programar para que se detenga en intervalos específicos, lo que permite un posicionamiento preciso de las placas para su procesamiento. Por ejemplo, el transportador puede detenerse para permitir que un brazo robótico realice una operación de soldadura y luego continuar moviéndose una vez que se completa la tarea.

Descarga de las placas:

Al final del transportador, se descargan las placas. Esto se puede hacer manualmente o mediante un sistema automatizado, como un brazo robótico u otro transportador que lleve las placas a la siguiente etapa de producción.

3. Tipos de transportadores de placas:

Transportadores de placas planas: son el tipo más básico y cuentan con una superficie plana y continua hecha de placas de metal. Son ideales para transportar artículos pesados y grandes.

Transportadores de placas de listones: los transportadores de listones tienen listones individuales (placas) unidos a cadenas. Estos se utilizan a menudo para manipular artículos grandes, pesados o de formas extrañas que deben mantenerse en una posición estable durante el transporte.

Transportadores de placas de rodillos: incorporan rodillos en el diseño de la placa, lo que reduce la fricción y facilita el movimiento de las placas pesadas. A menudo se utilizan cuando las placas deben moverse rápidamente o a largas distancias.

4. Principales características y beneficios:

Durabilidad y resistencia: los transportadores de placas están diseñados para soportar cargas pesadas y soportar los rigores de los entornos industriales.

Movimiento suave: las placas interconectadas proporcionan una superficie suave para los materiales, lo que garantiza que se transporten sin sacudidas ni daños.

Personalización: los transportadores de placas se pueden personalizar para adaptarse a necesidades industriales específicas, incluidas distintas longitudes, anchos y capacidades de carga.

Compatibilidad con la automatización: estos transportadores se pueden integrar con sistemas automatizados, como brazos robóticos o sensores, para crear una línea de producción completamente automatizada.

5. Aplicaciones:

Metalmecánica: se utiliza para transportar láminas y placas de metal a través de líneas de corte, soldadura o ensamblaje.

Automotriz: los transportadores de placas son comunes en la fabricación de automóviles, ya que mueven paneles y piezas grandes entre estaciones de trabajo.

Fabricación pesada: ideal para mover materiales pesados y planos, como placas de acero, paneles de vidrio o láminas de plástico grandes en plantas de fabricación.

6. Mantenimiento y seguridad:

Inspección periódica: para garantizar un funcionamiento sin problemas, los transportadores de placas requieren un mantenimiento periódico, que incluye la comprobación del desgaste de las placas, las cadenas y los rodillos, así como la garantía de que el sistema de transmisión funciona correctamente.

Características de seguridad: los transportadores de placas pueden incluir características de seguridad como botones de parada de emergencia, protectores para evitar el acceso a las piezas móviles y sensores que detectan desalineaciones o bloqueos.

En resumen, los transportadores de placas son herramientas esenciales en los procesos industriales que implican el movimiento de materiales grandes, planos o pesados. Proporcionan un medio fiable, duradero y eficiente para transportar estos materiales a través de varias etapas de producción, y a menudo se integran perfectamente con los sistemas automatizados.
