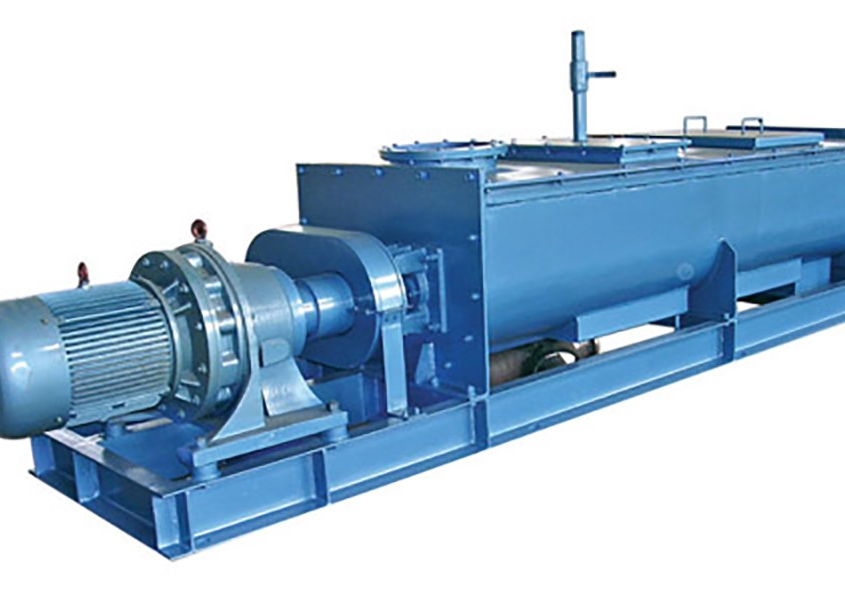

Какова конструкция двухвального смесителя?

В таких отраслях промышленности, как металлургия, горнодобывающая и огнеупорная, для смешивания и увлажнения сыпучих материалов часто используются различные смесительные устройства. Среди них двухвальный смеситель пользуется популярностью в различных отраслях промышленности из-за его высокой степени автоматизации и непрерывного перемешивания. Эти преимущества неотделимы от конструкции двухвального смесителя. Давайте рассмотрим конструкцию двухвального смесителя.

1. Устройство передачи

Двигатель замедляется клиноременной передачей и планетарным редуктором с высокой скорости на низкую, а мощность передается на смесительный шпиндель через шлицевой вал и втулку шлицевого вала; в то же время синхронный приводной вал соединен между двумя редукторами, чтобы обеспечить синхронизацию двух смесительных шпинделей. Преимуществами этой системы являются: плавная трансмиссия, большой крутящий момент трансмиссии и высокая стоимость.

2. Торцевое уплотнение вала.

Торцевое уплотнение вала состоит из седла подшипника, подшипника и канала смазочного масла для поддержки и позиционирования перемешивающего вала. В то же время канал смазочного масла под высоким давлением смазывает, рассеивает и герметизирует опорное основание и головку перемешивающего вала, образуя герметичную масляную камеру, чтобы гарантировать, что грязь не разрушает седло подшипника и смесительный вал.

3. Централизованное смазочное устройство.

Смазочное устройство миксера является одним из основных компонентов миксера, и его действие напрямую влияет на эффективность работы и срок службы миксера. Система смазки состоит из электрических смазочных насосов и масляных трубок. Смазка подается под давлением электрическим насосом и достигает четырех концов вала смесителя. Смазка под высоким давлением образует защитный слой под высоким давлением на конце вала, чтобы предотвратить попадание грязи на конец вала, тем самым защищая конец вала подшипника и вал перемешивания.

Точки автоматической смазки: 4 (концевое уплотнение вала);

Точки ручной смазки: 10 (4 подшипника шпинделя, 2 подшипника разгрузочной дверцы, 4 торцевых уплотнения вала);

Система смазки: используется централизованная система смазки. Для уплотнения четырех концов вала имеются четыре насоса.

4. Блок цилиндров и группа гильз.

Смесительный цилиндр представляет собой двойной ствол w-образной формы, изогнутый из широкой и толстой стальной пластины. Он обладает высокой силой текучести благодаря специально разработанной и изготовленной раме. Опорная часть также может сделать цилиндр достаточно жестким, чтобы обеспечить спальню с двуспальной кроватью. Параллельность оси и концентричность единственной оси. Каждая сторона оборудована платформой для обслуживания, которую можно убирать и поддерживать в зависимости от потребностей, что удобно для эксплуатации и обслуживания. Чтобы предотвратить истирание смесительного цилиндра, внутри и сбоку смесительного цилиндра установлена износостойкая футеровочная пластина с высоким содержанием хрома и высокой твердостью. Пластина накладки закреплена на блоке цилиндров болтами. Лезвия гильзы: износостойкий чугун с высоким содержанием хрома. Срок службы – до 70 000 банок.

5. Перемешивающее устройство

Смесительное устройство состоит из главного вала, смесительного рычага, ножа, скребка и т. д. Каждый из двух взаимно параллельных главных валов смесительного устройства оснащен семью смесительными рычагами, а два соседних главных смесительных рычага расположены на одном главные валы раздаются под углом 60°. Относительное угловое соотношение фиксировано, и это фиксированное соотношение гарантируется муфтой между двумя переходниками (ввиду этого не следует легко разбирать муфту). Каждый рычаг мешалки спроектирован в соответствии с гидродинамикой, чтобы сделать его более прочным и уменьшить сопротивление во время перемешивания, а также уменьшить степень износа.

6. Разгрузочная дверь

Он состоит из основного корпуса разгрузочной двери, цилиндра и бесконтактного переключателя. Во время автоматической работы обычно устанавливаются три состояния: полностью открытое, полностью закрытое и полуоткрытое. Во время работы в цилиндр подается газ под высоким давлением, и цилиндр приводит в движение поворотный рычаг, вращая корпус двери вокруг гнезда подшипника для достижения цели открытия и закрытия двери.

7. Устройство верхней крышки и водораспределительного патрубка.

На верхней крышке установлены две дверцы доступа для использования во время осмотра. На дверце технического обслуживания установлен предохранительный выключатель. При открытии дверцы обслуживания миксер перестает работать. Чтобы гарантировать, что обслуживающий персонал может поддерживать безопасность внутри цилиндра. На сервисной дверце открывается смотровое окно, позволяющее персоналу наблюдать за работой миксера. Водопроводная труба устроена разумно, чтобы вода могла равномерно распределяться в цилиндре. Что еще более важно, его коническая спиральная насадка эффективно предотвращает засорение.

Вышеизложенное представляет собой структурные знания о двухвальном смесителе. Видно, что это оборудование очень превосходное и эффективное от проектирования до производства, которое может удовлетворить потребности в смешивании в различных смежных отраслях.
