Этапы установки узла роликовой мельницы высокого давления

Вальцовая мельница высокого давления, являющаяся крупномасштабным дробильным оборудованием, обычно устанавливается на месте после сборки компонентов в цеху. Валок, как основной дробильный компонент валковой мельницы высокого давления, предъявляет более строгие требования к сборке и монтажу. , Следующие производители брикетировочных машин разобрали для вас этапы установки валков и втулок валковых мельниц высокого давления.

Сборка валков валковой мельницы высокого давления

Сборка и установка валков валковой мельницы высокого давления в основном разделена на два этапа. Первый заключается в установке втулки ролика на сердечник ролика в мастерской. Обычно горелка работает в горячем режиме. После горячей установки роликовой втулки ее устанавливают после естественного охлаждения. Подшипники; второй этап – габаритная транспортировка роликов и установка роликов на оборудование.

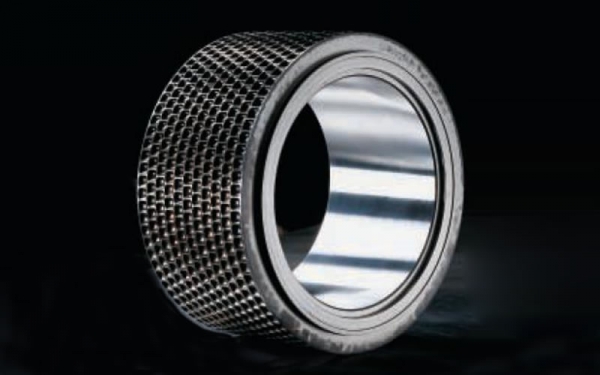

1. Этапы установки роликовой втулки

(1) Перед сборкой измерьте внутренний диаметр втулки ролика и внешний диаметр сердечника ролика. Внутренний диаметр втулки ролика проверяют микрометром внутреннего диаметра. Цена деления составляет 0,002 мм. Микрометр внешнего диаметра, подходящий для этого сердечника ролика, составляет 1000–1500 мм, цена деления составляет 0,01 мм, цена деления слишком велика, оборудование поставляется со специальным инструментом для измерения сердечника ролика, измерение разделено на три части: верхняя , среднюю и нижнюю, причем каждая часть разделена на три точки А, В и С. Берется среднее значение измеренных данных. Внутренний диаметр втулки валка меньше внешнего диаметра сердечника валка на 0.2–0.5 мм.

(2) Используйте керосин для очистки антикоррозийного масла на сердечнике ролика, на сердечнике ролика не должно быть заусенцев, затем установите сердечник ролика на установленный кронштейн, отрегулируйте вертикальность сердечника ролика с помощью линейки уровня и протрите небольшое количество смазочного масла.

(3) Соберите втулку ролика после регулировки сердечника ролика. Перед подъемом протрите внутреннюю часть обогрева ацетоном, поднимите ее на расстояние 10 см, отрегулируйте уровень втулки ролика с помощью спиртового уровня и быстро установите ее на сердечник ролика после того, как регулировка будет завершена.

(4) Нижняя часть роликовой втулки поддерживается четырьмя винтовыми домкратами. Регулируя четыре винтовых домкрата, верхнее и нижнее расстояния между втулкой ролика и сердечником ролика регулируются и измеряются микрометром глубины. Требуется, чтобы погрешность верхнего и нижнего расстояния не превышала 0.02 мм.

(5) Используйте воздушный компрессор, чтобы быстро охладить край втулки рулона, а затем сжать внутреннее отверстие втулки рулона, чтобы добиться позиционирования с сердцевиной рулона, а затем охладить естественным путем.

Установка подшипников

(1) После того, как валик остынет, опустите валик и отрегулируйте уровень шейки валка с помощью линейки, уровень не должен превышать 0,2 мм;

(2) Используйте керосин для очистки части, где подшипник установлен на шейке валка, и всех частей подшипника, проверьте, нет ли заусенцев на установочной части шейки валка, и после обработки нанесите смазочное масло на шейку валка. имеет квалификацию;

(3) Установите пылезащитное уплотнительное кольцо в соответствии с положением на чертеже;

(4) Используйте гидравлическую гайку для установки подшипника. На каждой части подшипника имеются метки стали. Во время установки внимательно проверяйте метки, чтобы обеспечить правильное направление установки.

Транспортировка и монтаж валков валковой мельницы высокого давления.

1. Перевозка роликов

При установке подшипниковой коробки ролик транспортируется. Чтобы предотвратить частичную нагрузку на подшипник на ролике и повреждение подшипника, в зависимости от размера гнезда подшипника используйте отверстие для болта гнезда подшипника для обработки специальной подъемной балки, чтобы можно было установить два ролика. . Седло подшипника соединено в гибридную конструкцию, так что на седло подшипника действует вертикальная сила.

2. Общая установка роликов

Перед транспортировкой валков на площадку откройте опоры рамы валковой мельницы высокого давления. Под ножками есть болты. Используйте уровень рамы, чтобы отрегулировать уровень ножек с помощью болтов. Отклонение уровня не должно превышать 0,02 мм. Нанесите смазку на направляющие выносных опор и направляющие стойки, поднимите ролики на выносные опоры стойки, снимите подъемные балки, переместите ролики внутрь, и установка завершена.

Вышеизложенное посвящено сборке и установке валков валковой мельницы высокого давления. Надеюсь, это будет вам полезно. Валковая мельница высокого давления, производимая нашей компанией, оснащена герметичной крышкой валков, обеспечивая при этом более низкое энергопотребление, что позволяет строго контролировать диффузию пыли.
